这几年，智能手机芯片的升级节奏似乎变得越来越无聊。每年发布会，我们听到最多的就是那几句“性能提升 10%、GPU 提升 15%”，虽然数字在涨，但那种iPhone 4或iPhone X时的震撼感,却少之又少。
近日一则来自供应链的重磅消息,苹果正在测试下一代旗舰芯片——A20 Pro，很有可能成为移动芯片史上的一道分水岭，A20 Pro芯片将首次采用台积电2nm工艺制程。
该图片可能由AI生成
一、2nm 工艺到底有多厉害？
首先，我们必须谈谈台积电的2nm工艺。这不仅是数字的减小，更是半导体物理学的一次艰难跨越，先看两个最关键的改进：
1.更高的晶体管密度
相比现有的 3nm 工艺，2nm 的晶体管密度提升了约 1.15 倍。这意味着在同样的芯片面积里可以放入更多的计算单元。在移动设备这种空间非常有限的前提下，能塞更多“算力”无疑是核心竞争力。
该图片可能由AI生成
2.导线电阻降低约 20%
在微观世界里，当电路越来越细，电阻就会变大，这会让电子“走不动”，最终表现出来就是发热和效率低下。导线电阻降低 20%，这就像把堵塞的道路变成高速公路，让发热更低、能量损耗更少。
二、A20 Pro 的隐藏秘诀：WMCM 封装

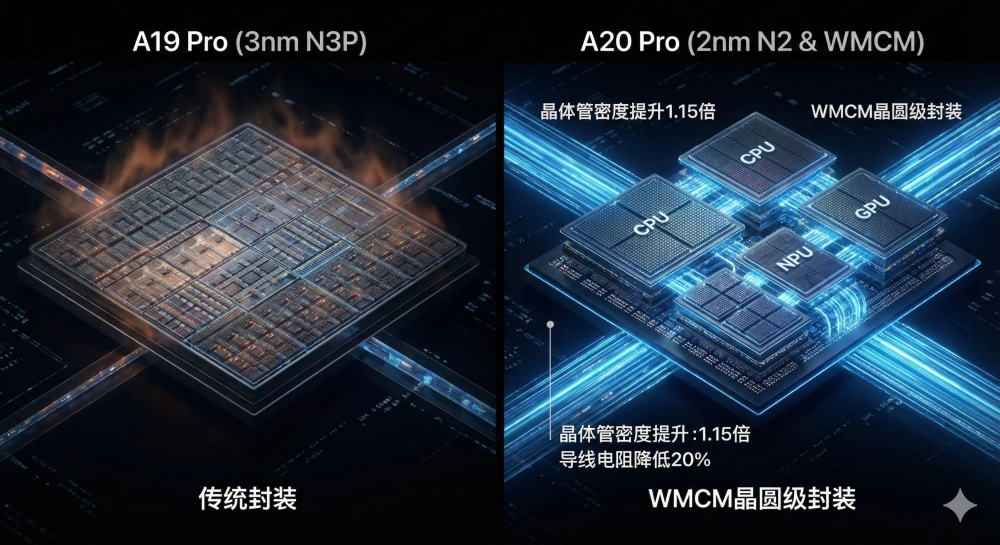

如果说 2nm 是 A20 Pro 的“内功”，那么 WMCM 封装技术就是它的“外功”。简单来说，这是一种把 CPU、GPU、神经网络引擎等核心模块，在同一晶圆上互联整合的新型封装方式。
该图片可能由AI生成
传统芯片设计是把各种功能模块尽可能塞到一块芯片上，虽然紧凑但传输效率不高，还容易发热。而 WMCM 好比把不同功能的单元分布在一个“精密大厦”的不同房间里，这可以让各模块之间数据传输更快更省能耗，相当于把芯片重新构建成一个协同效率更高的系统。
三、 15%与30%：数据背后的体验质变

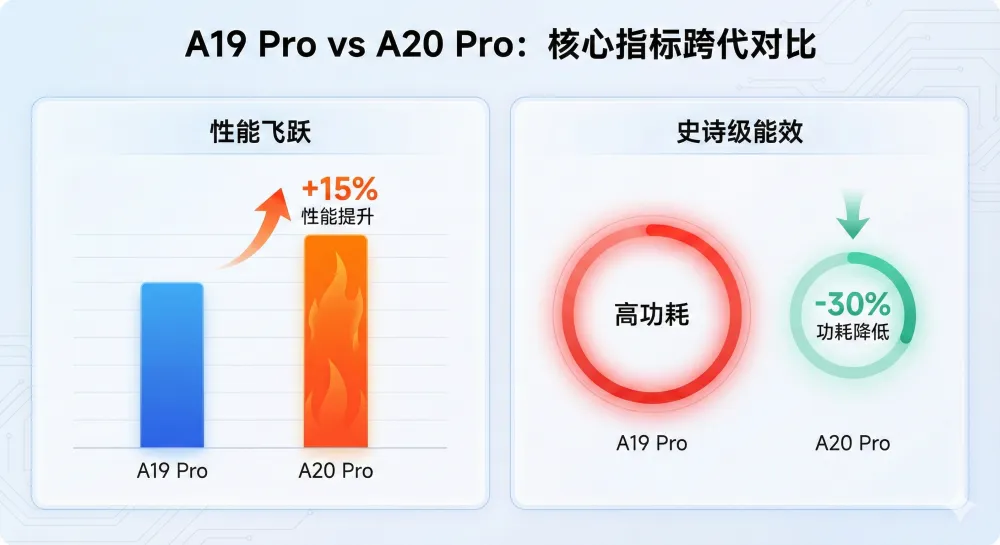

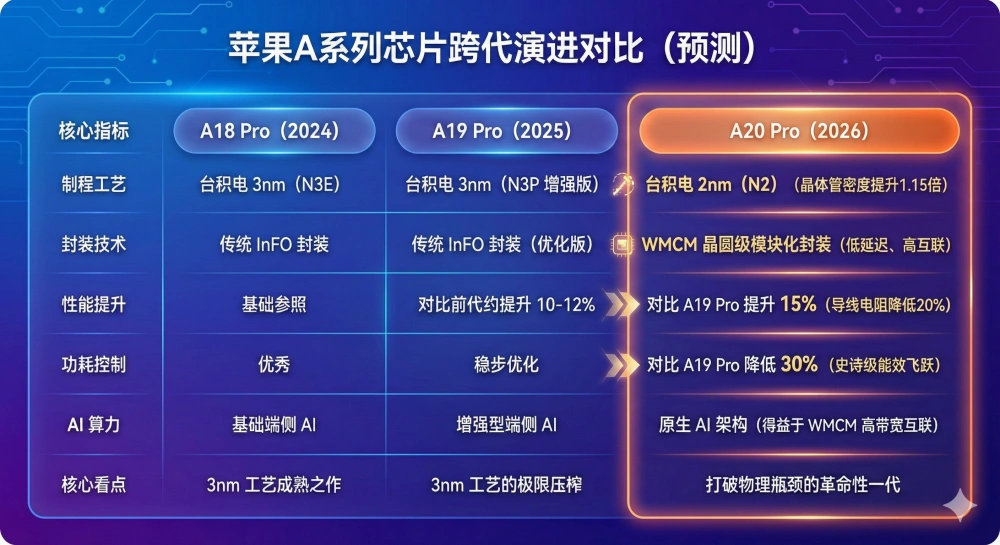

根据业内专家的预测，A20 Pro相比前代A19 Pro，性能将提升15%，功耗将降低30%，这意味着什么？
该图片可能由AI生成
而那看似保守的15%性能提升，是在功耗大砍30%的基础上实现的。这实际上意味着A20 Pro的能效曲线将达到一个恐怖的高度。如果苹果愿意放开功耗限制，其峰值性能的潜力恐怕远不止15%。
四、 剑指未来：为“后智能手机时代”铺路
我认为，A20 Pro的目标不仅仅是打败高通骁龙或联发科天玑，它的假想敌是未来的计算场景。
2026年，极有可能是端侧AI（On-Device AI）全面爆发的一年。届时，用户需要的不再是简单的语音助手，而是一个能实时处理视频流、实时生成图像、甚至在本地运行百亿参数大模型的私人助理。
该图片可能由AI生成
现有的芯片架构处理这些任务依然显得吃力，要么速度慢，要么耗电快。A20 Pro的出现，正是为了解决这个问题。通过WMCM封装，苹果可以灵活地调整NPU（神经网络引擎）的面积和比例，使其成为一颗真正意义上的“AI原生芯片”。
结语
A20 Pro不仅代表了台积电2nm工艺的成熟落地，更标志着苹果芯片设计思路从“单体性能堆叠”向“系统级能效整合”的深刻转型。对于我们普通消费者来说，这或许意味着，那台真正不发热、续航无忧、且拥有桌面级AI算力的梦幻手机，正在向我们走来。
对此，你愿意做那个“等等党”，坚守到iPhone 18和A20 Pro的到来吗？欢迎在评论区留下你的看法！
（本文部分配图使用AI技术生成）
