前言
施耐德电气有限公司（Schneider Electric SA）是全球能效管理和自动化领域的专家，由法国施耐德兄弟于1836年建立，拥有超过13万名员工，为全球100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案。
充电头网采购了施耐德电气的一款86快充面板，产品设有一个两孔和一个三孔插座，用于220V AC输出，一侧还设有1A1C快充接口，支持最大21W输出，接线即可为手机进行快充，日常即插即充使用方便。下面我们就一起来看看这款产品的具体设计。
施耐德电气21W快充86面板外观

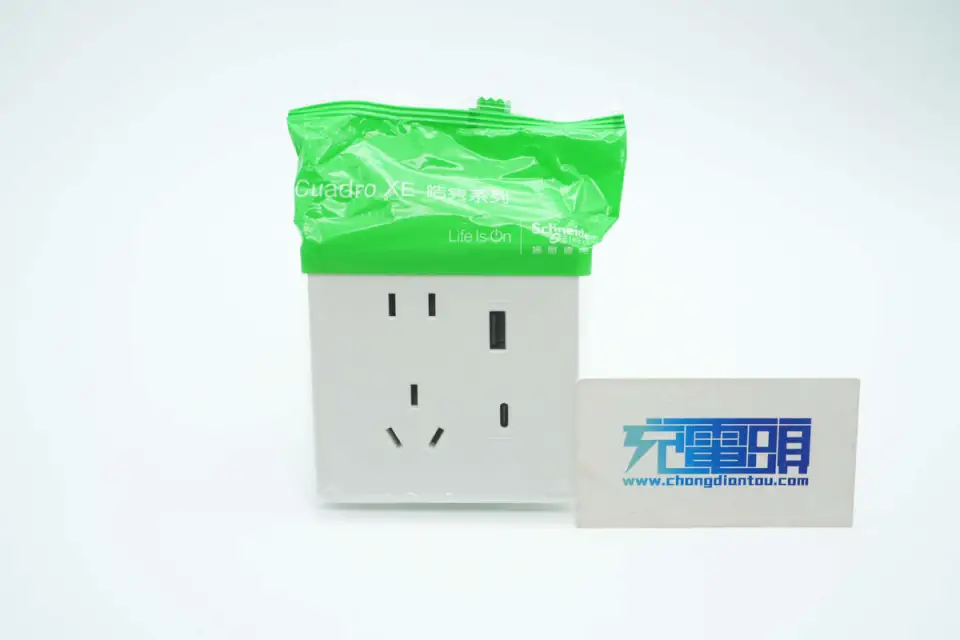

施耐德电气21W快充86面板采用塑料袋包装，属皓隽系列产品。

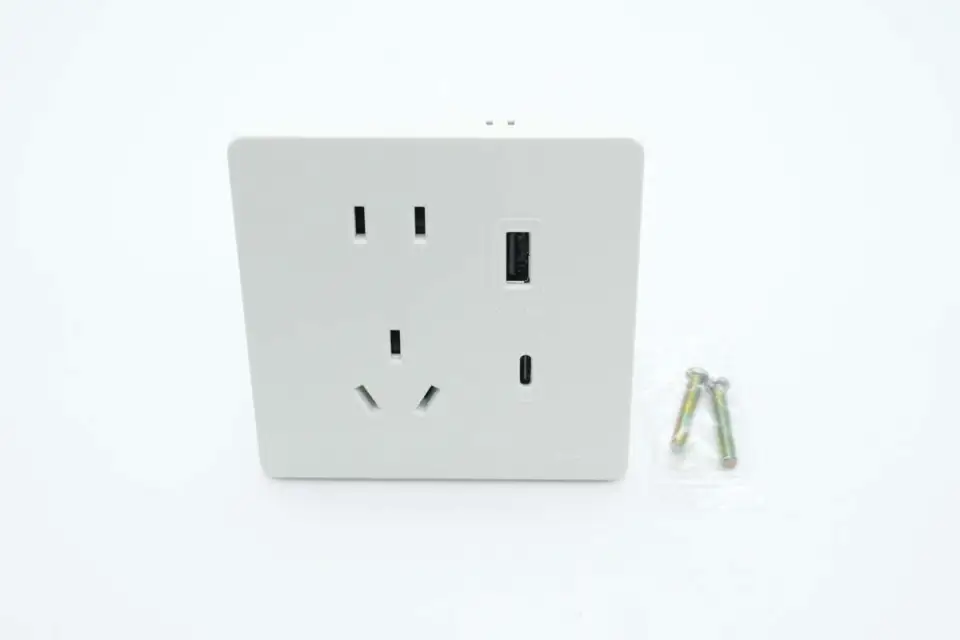

包装袋内装有施耐德电气21W快充86面板以及两颗墙钉。

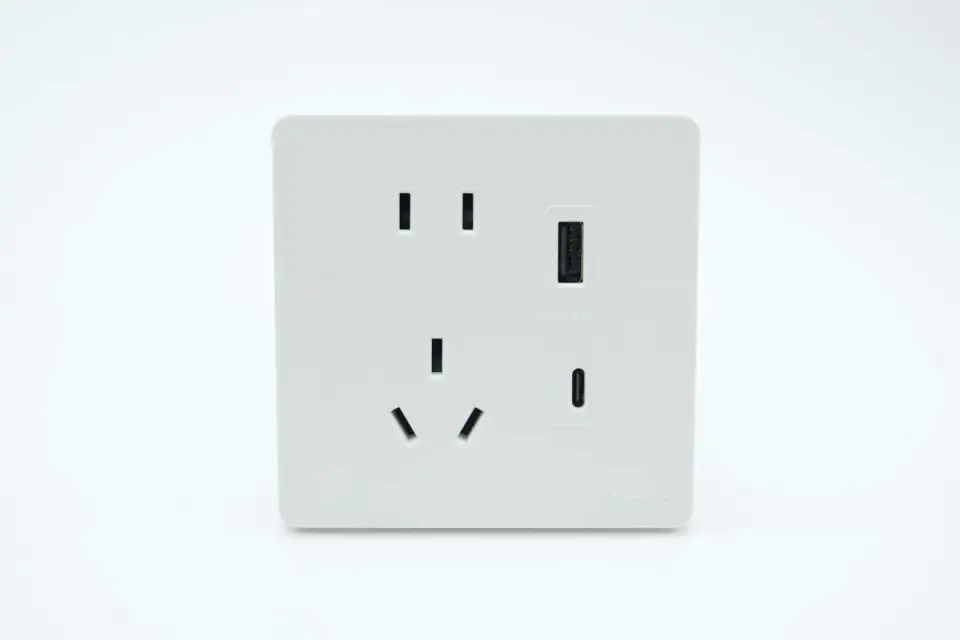

施耐德电气21W快充86面板正面采用一体式盖板设计，并配置两组AC插口以及1A1C USB接口。

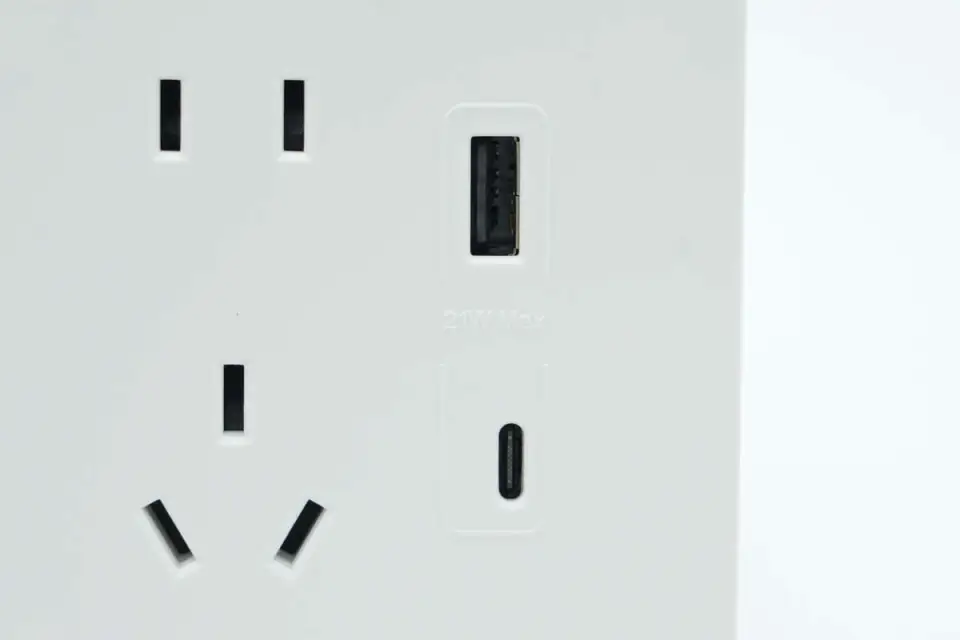

两个USB接口之间区域设计有21W Max字样，直观表明最大输出功率。

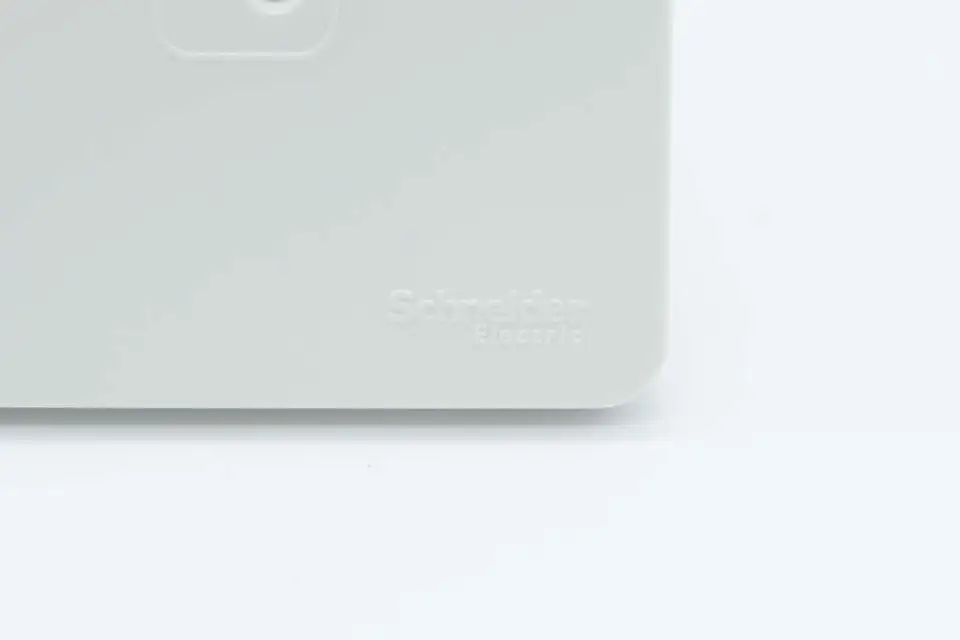

右下角设计有Schneider Electric品牌。

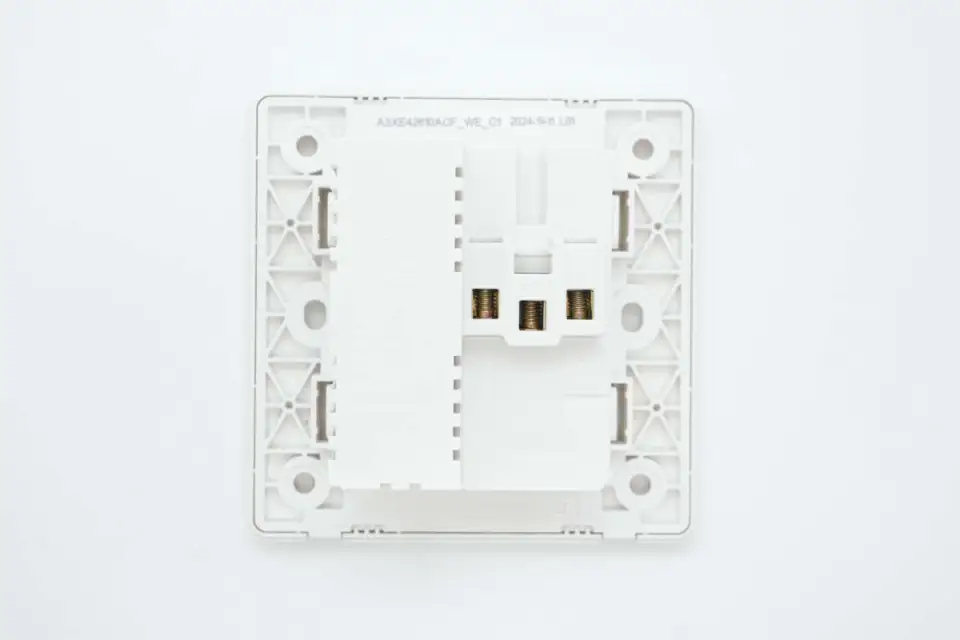

插座背面有电线连接槽，外壳上有产品规格参数。

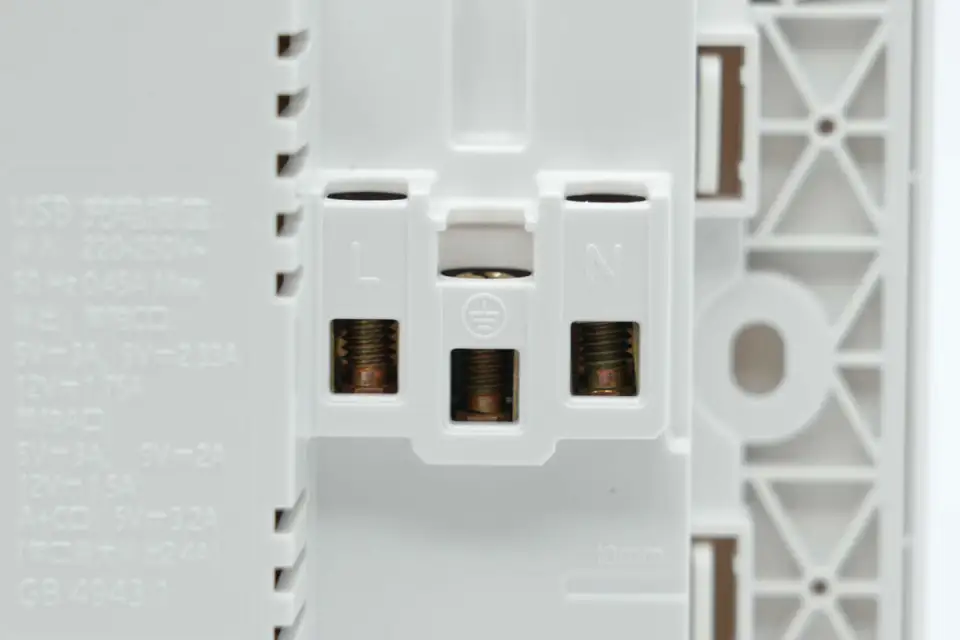

三个接线槽上都有对应的火线（左）、地线（中）、零线（右）标识设计，方便用户区别。

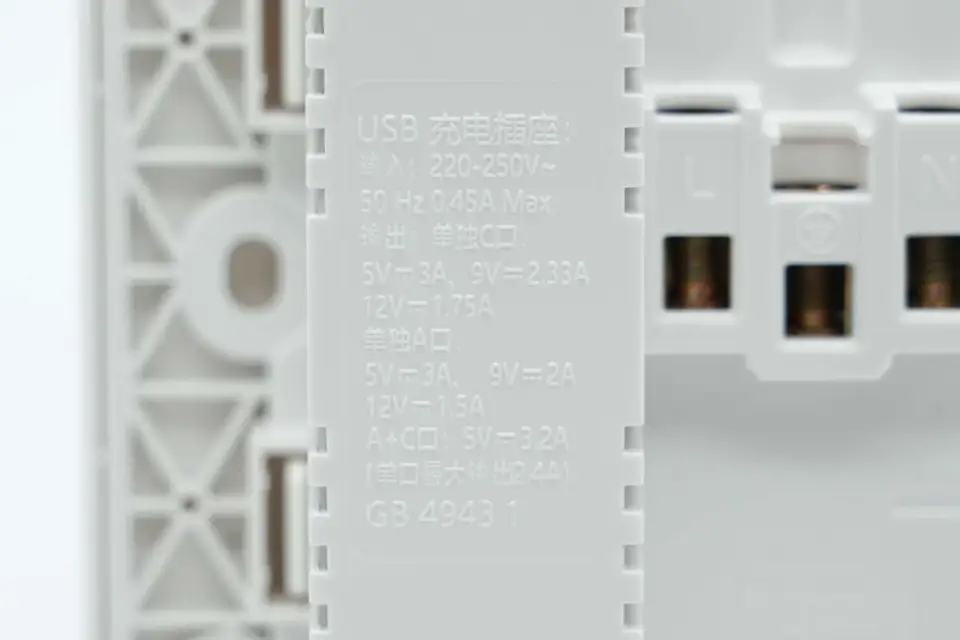

产品参数特写
输入：220-250V~50Hz 0.45A Max
输出：
USB-C：5V3A、9V2.33A、12V1.75A
USB-A：5V3A、9V2A、12V1.5A
USB-A+USB-C：5V3.2A（单口最大输出2.4A）

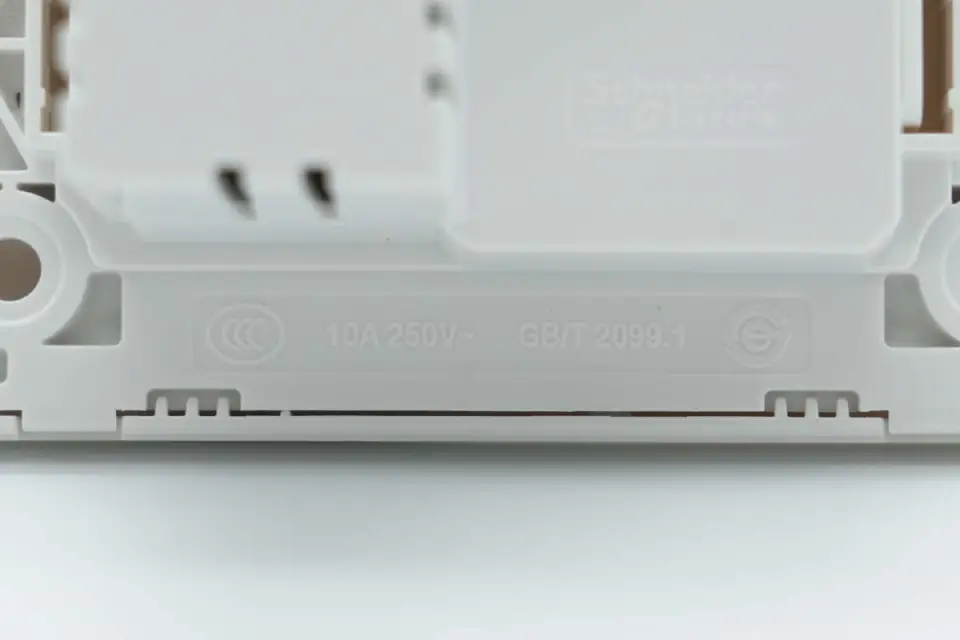

插座规格为10A 250V~，通过了CCC认证。

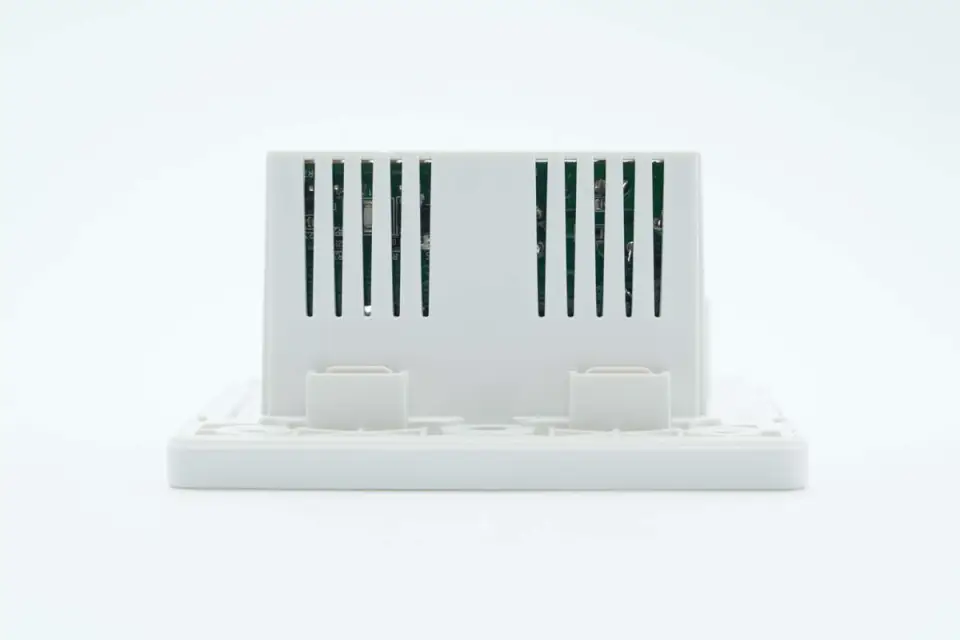

凸起壳体侧身设计有散热孔。

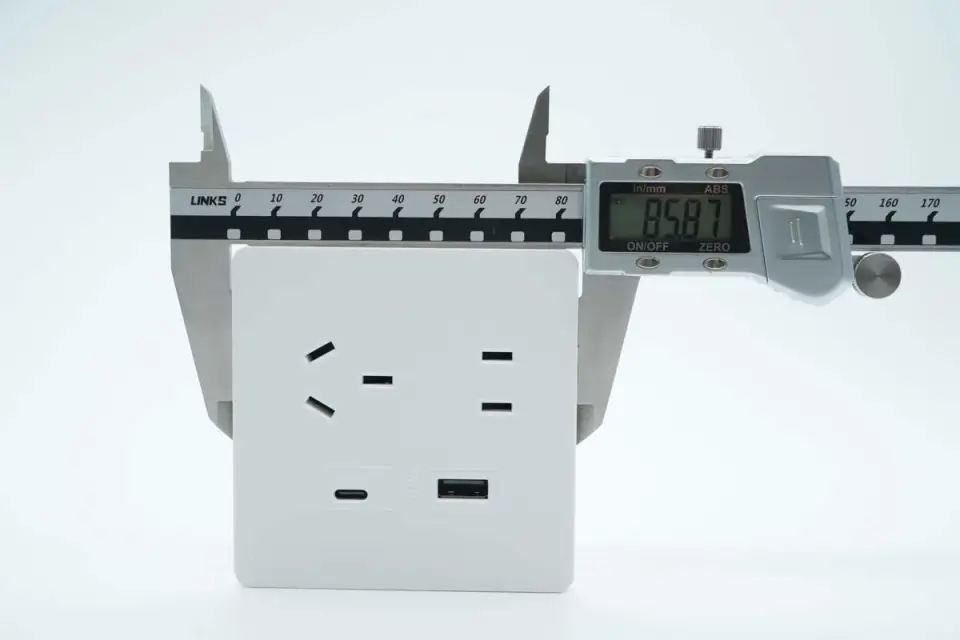

测得施耐德电气21W快充86面板机身正面长度为85.87mm。

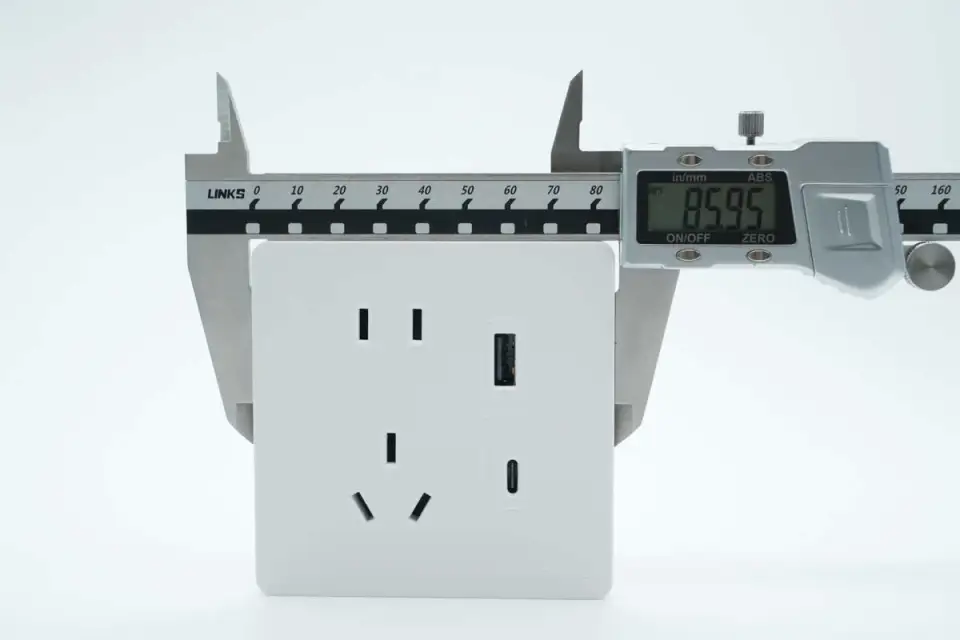

宽度为85.95mm。

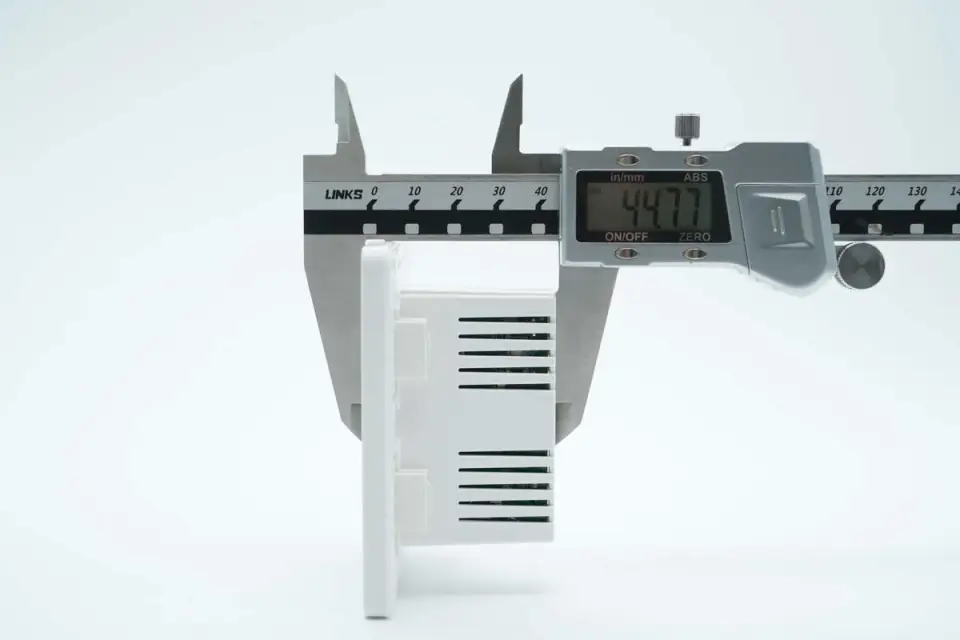

厚度为44.77mm。

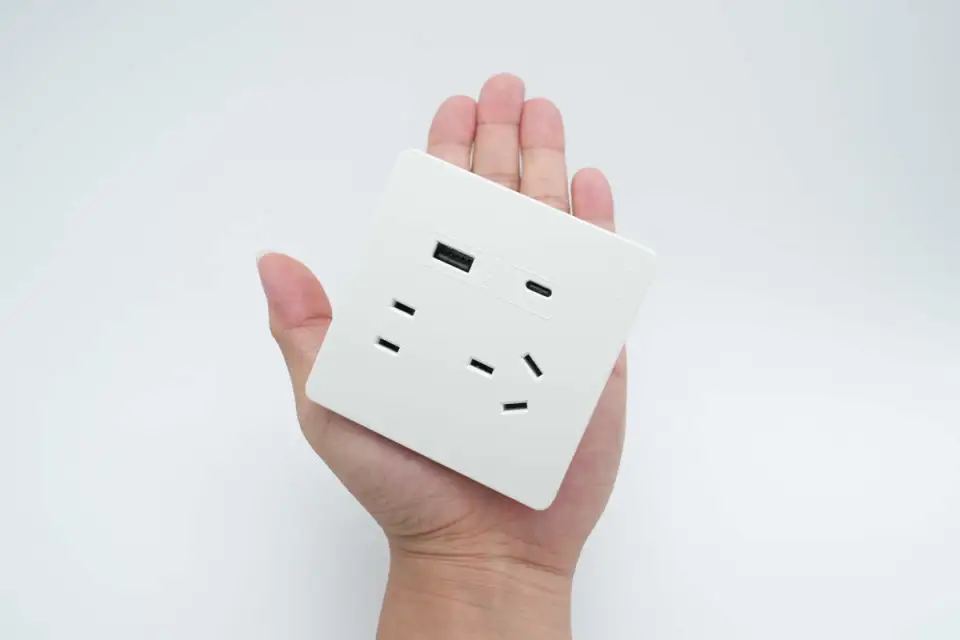

产品拿在手上的大小直观感受。

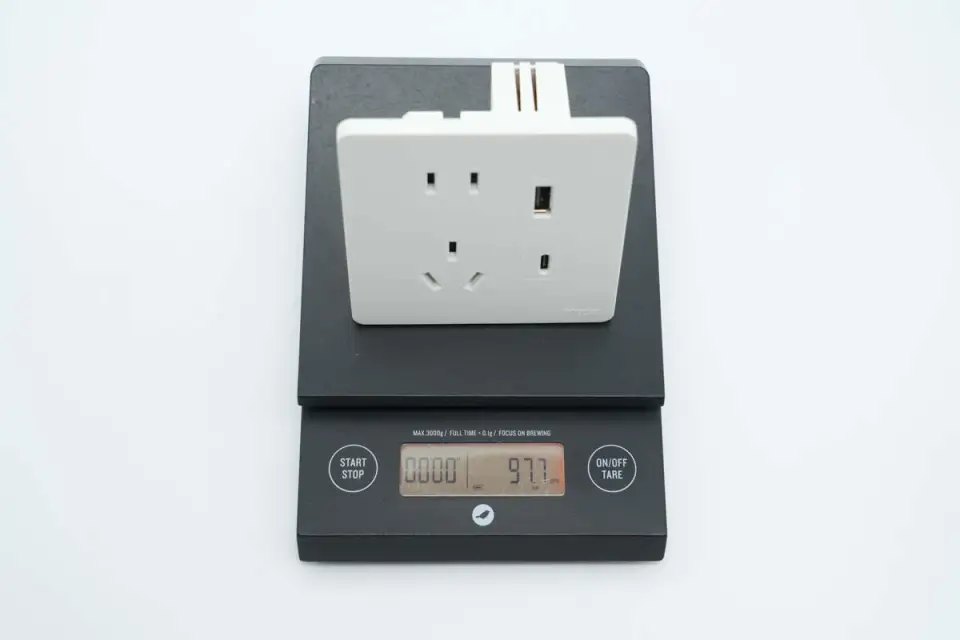

另外测得插座重量约为98g。

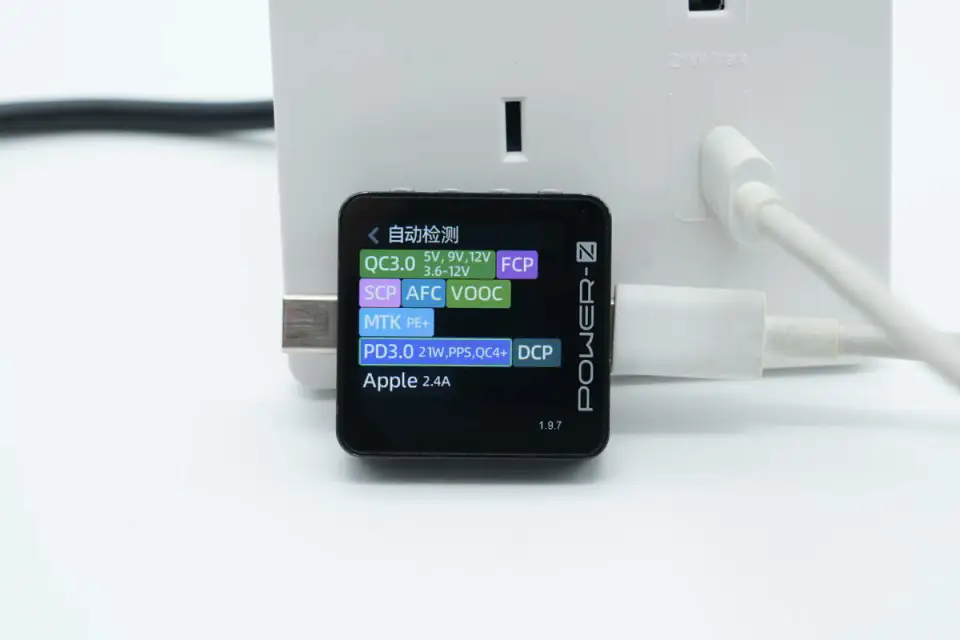

施耐德电气21W快充86面板通电，使用ChargerLAB POWER-Z KM003C测得USB-C口支持QC3.0/4+、FCP、SCP、AFC、VOOC、PE+、PD3.0、PPS、DCP、Apple 2.4A充电协议。

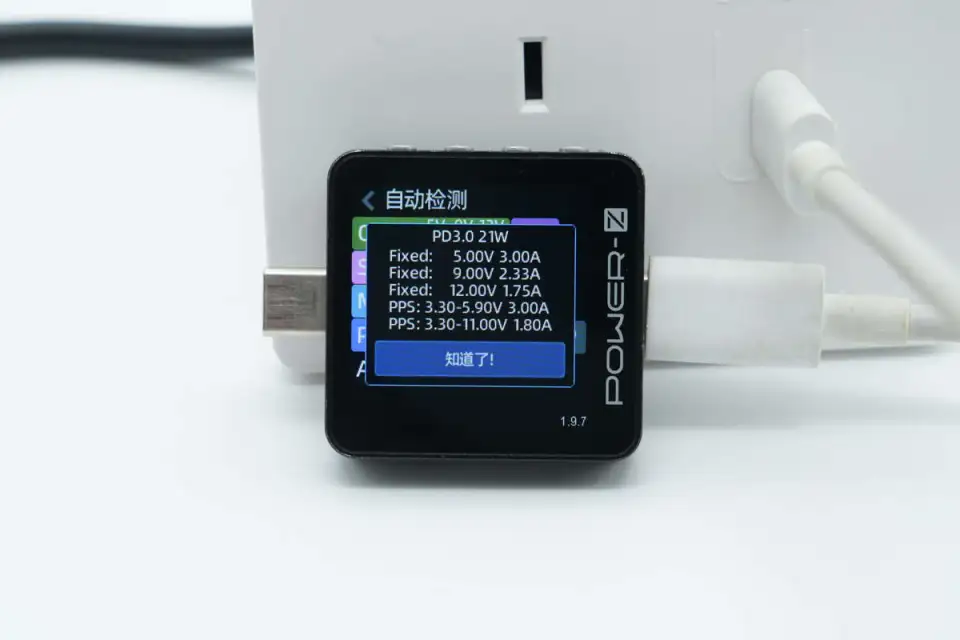

PDO报文显示USB-C口还具备5V3A、9V2.33A、12V1.75A三组固定电压档位，以及3.3-5.9V3A、3.3-11V1.8A两组PPS电压档位。

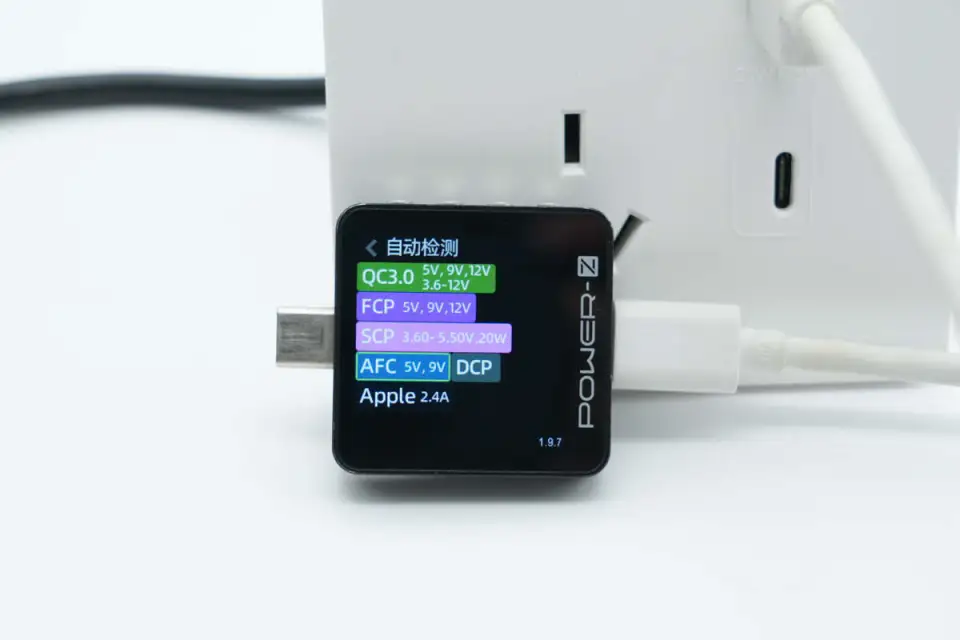

测得USB-A口支持QC3.0、FCP、SCP、AFC、DCP、Apple 2.4A充电协议。
施耐德电气21W快充86面板拆解

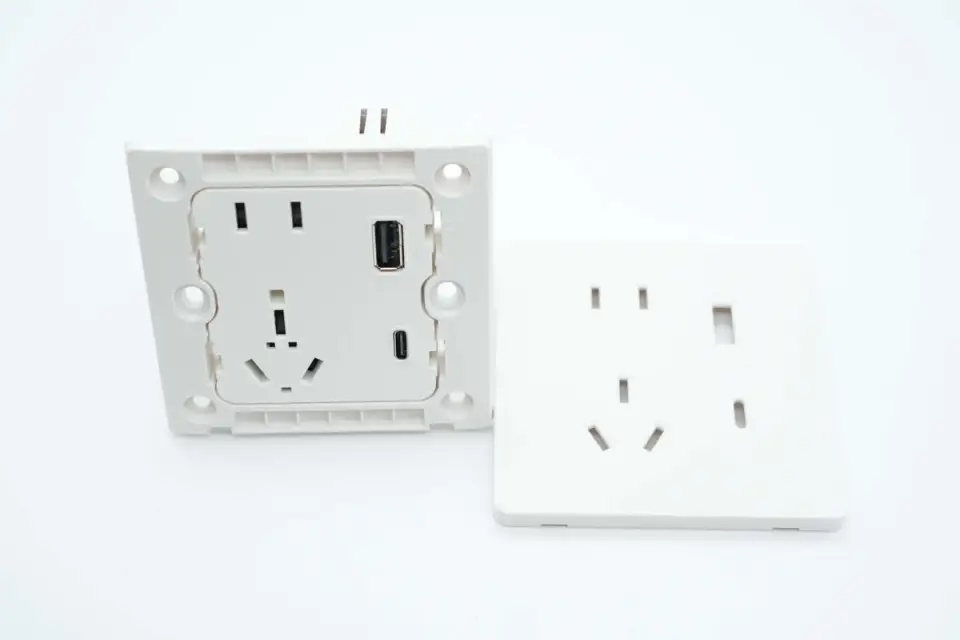

将机身正面盖板拆下，采用卡扣结构固定。

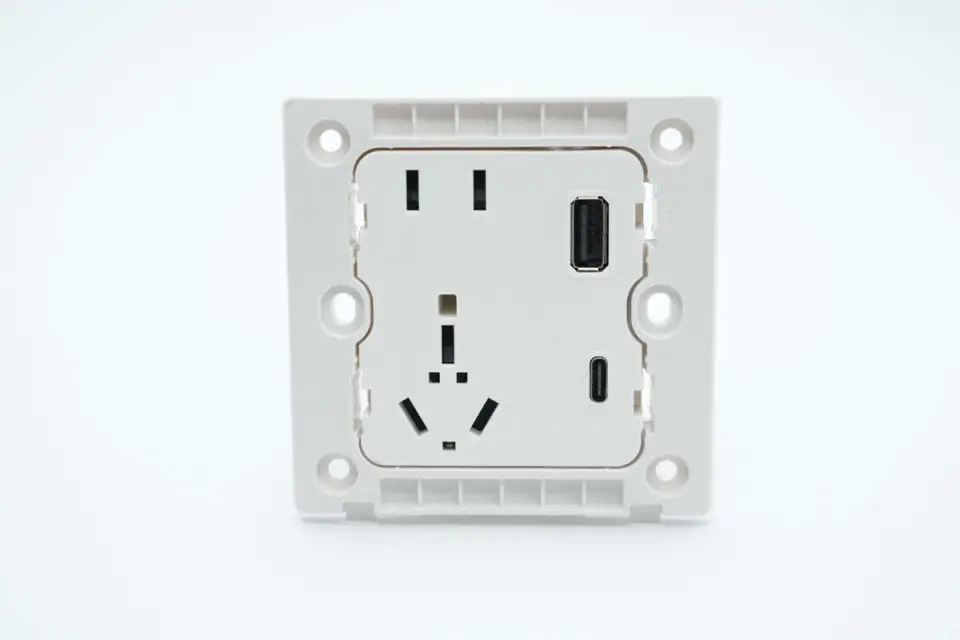

内部AC和USB接口的盖板同样为独立板块设计。
将内部盖板拆下，同样采用卡扣结构固定。

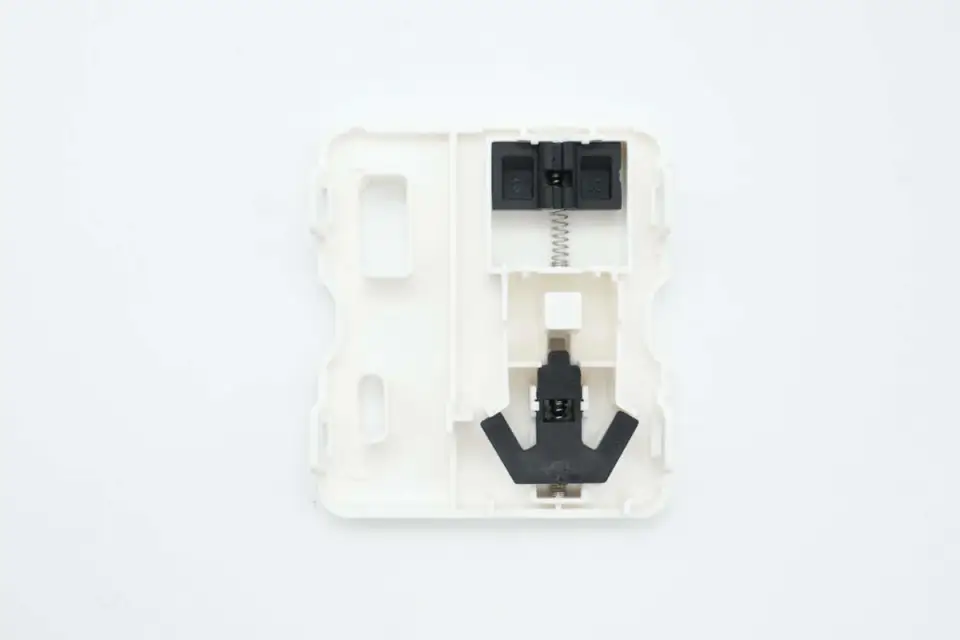

盖板内侧设计有AC插孔安全门，防止异物单孔插入，保证用电安全。

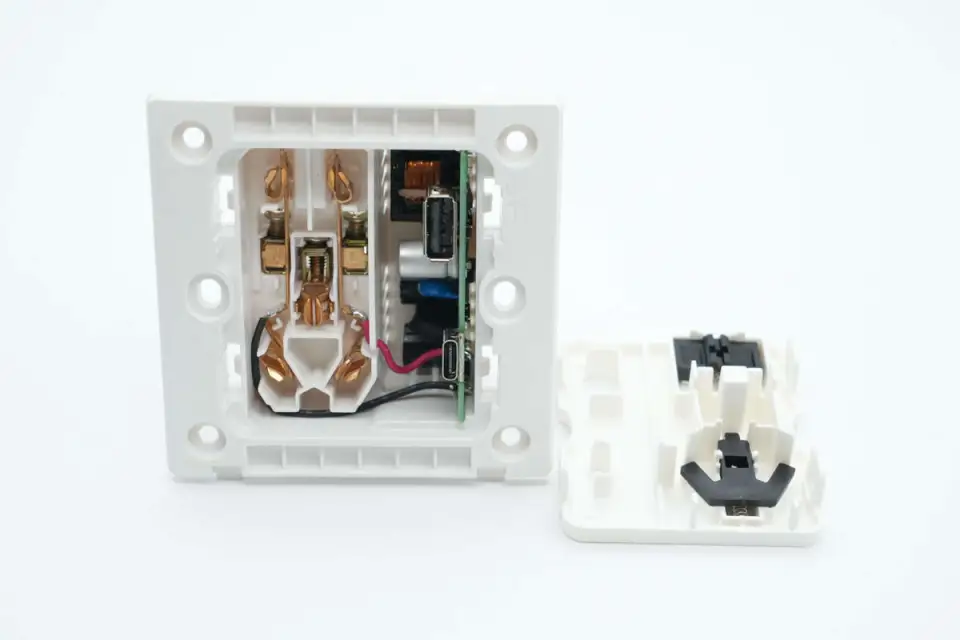

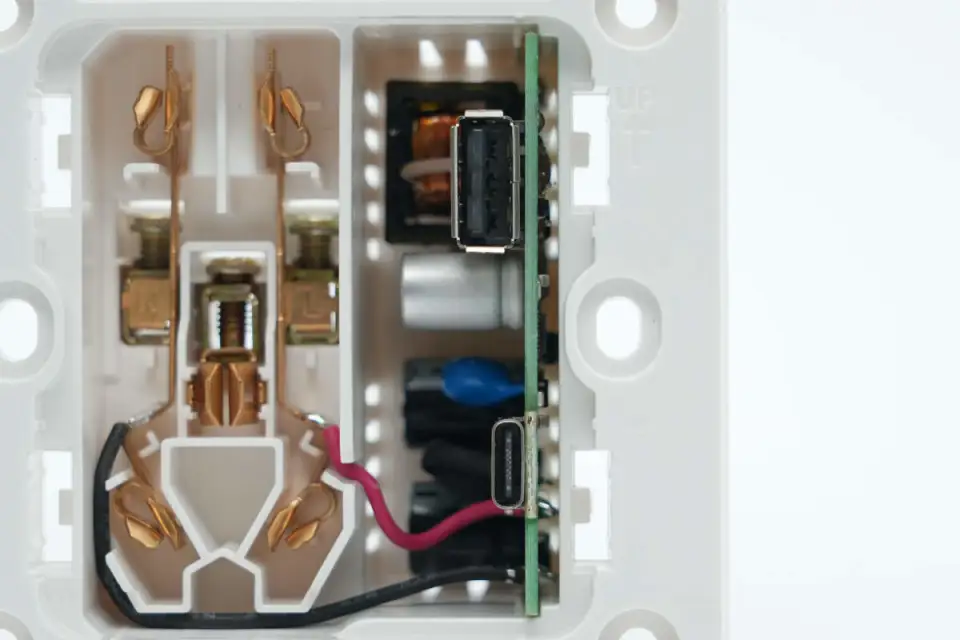

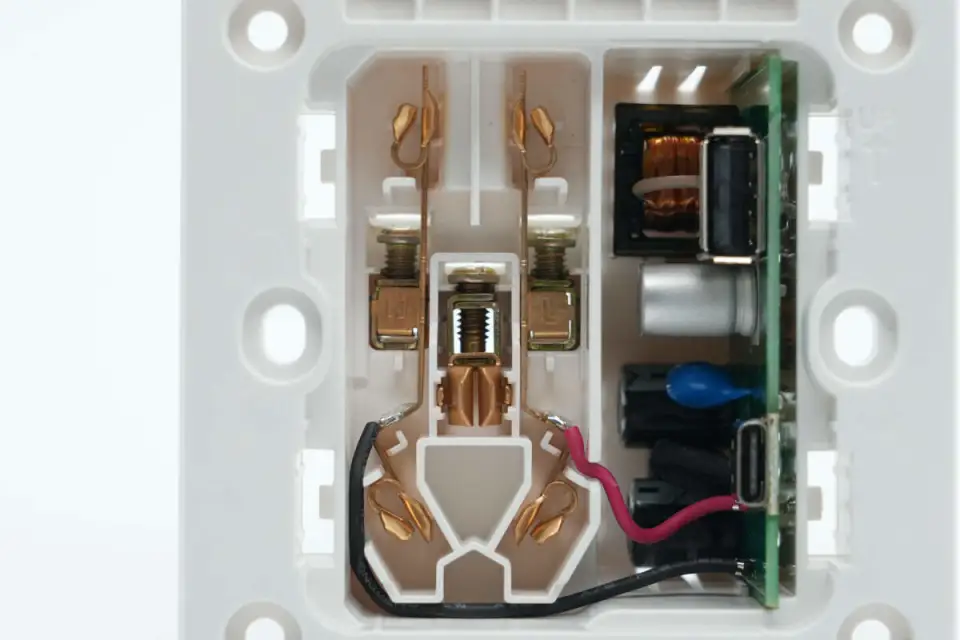

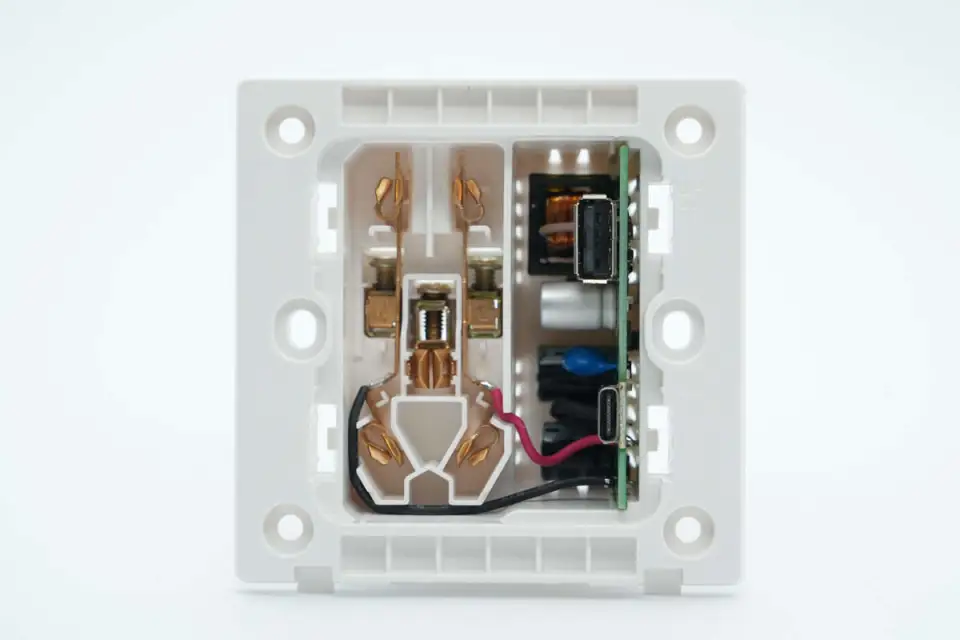

AC插孔一体铜带和USB快充模块做了分区隔离设计。
USB模块通过导线锡焊连通取电。
AC插孔一体铜带通过定位板进行固定。

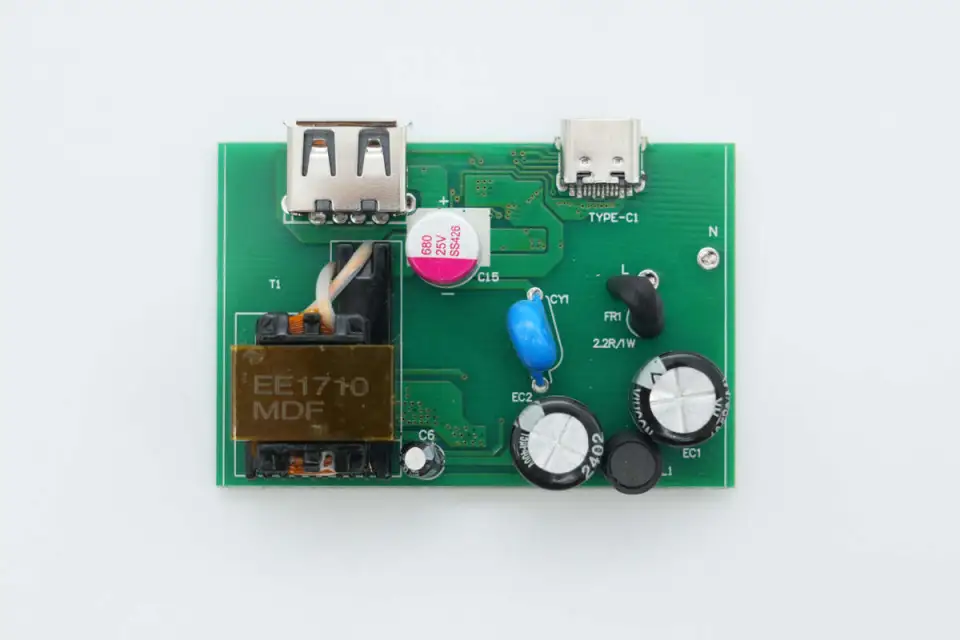

将USB模块分离取出，PCB板正面设有滤波电容、工字电感、变压器等器件。

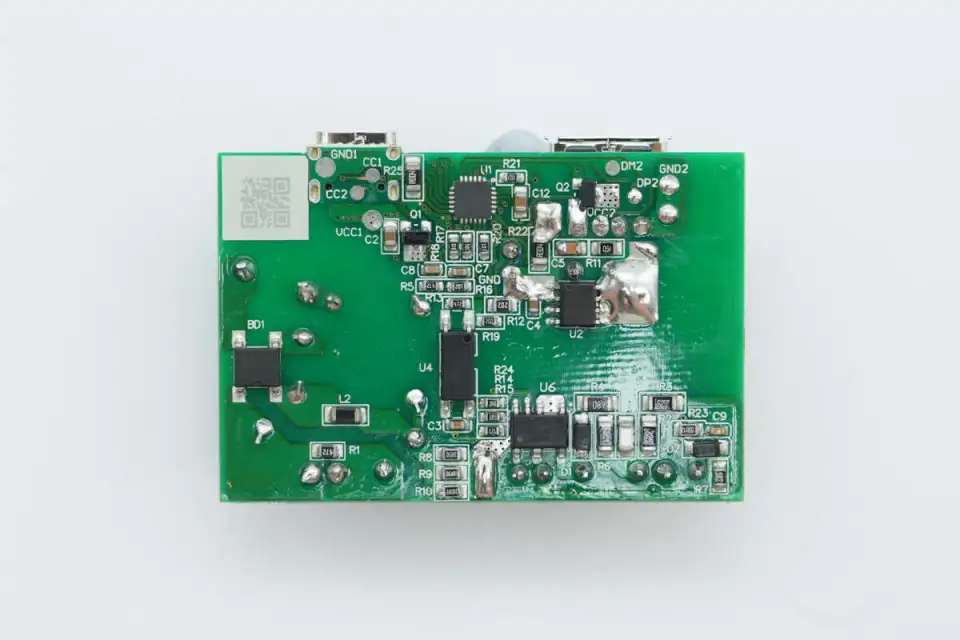

背面设有整流桥、初级主控芯片、光耦、同步整流芯片、协议芯片等。

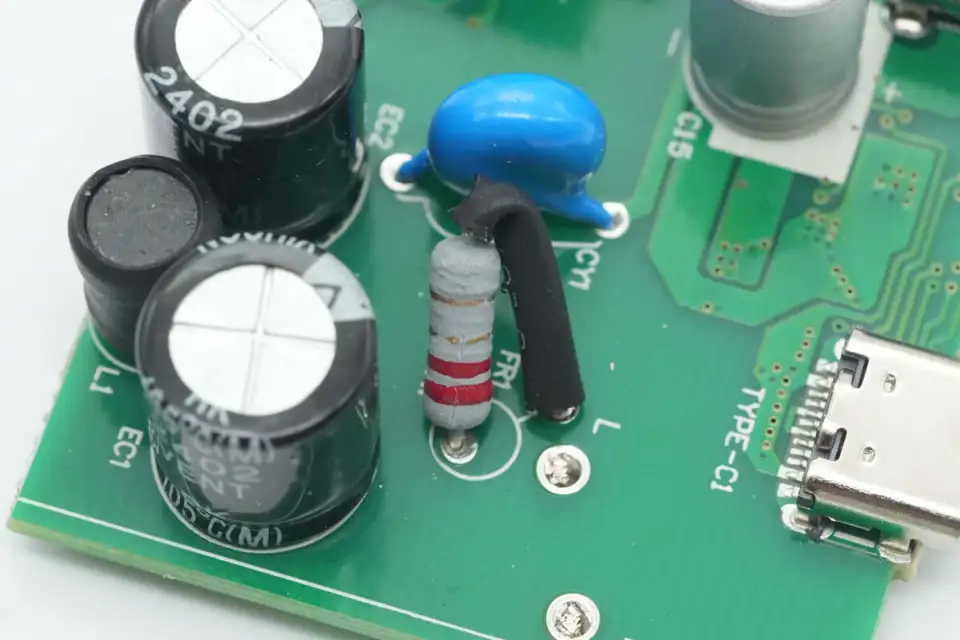

保险电阻特写。

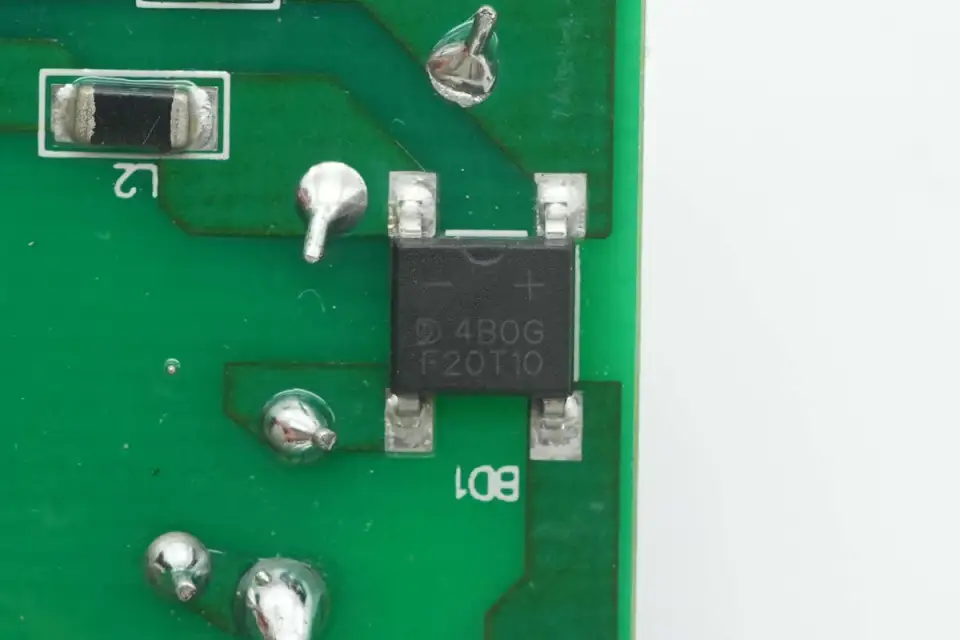

整流桥型号F20T10，规格为2A 1000V。

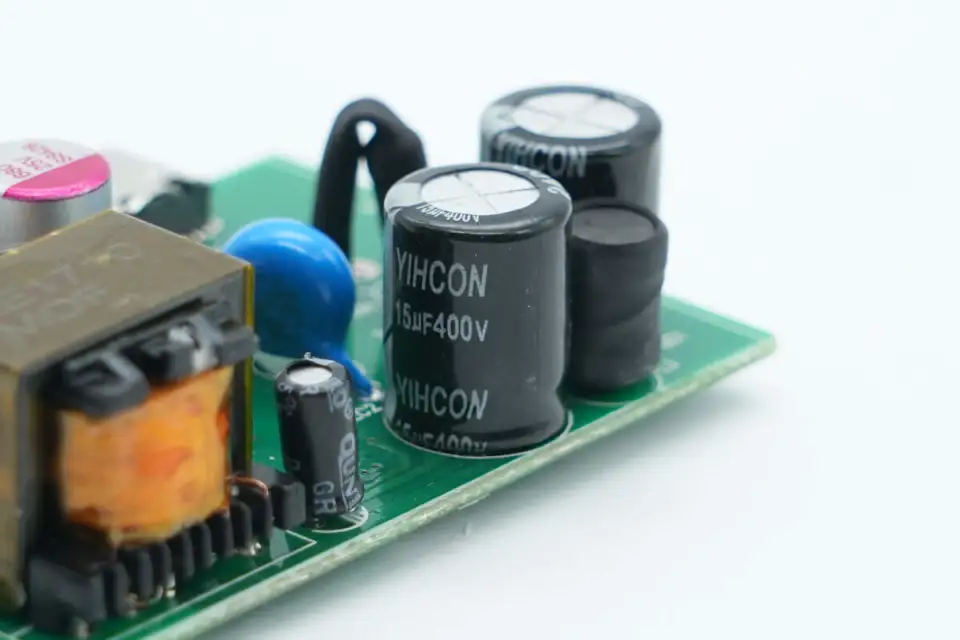

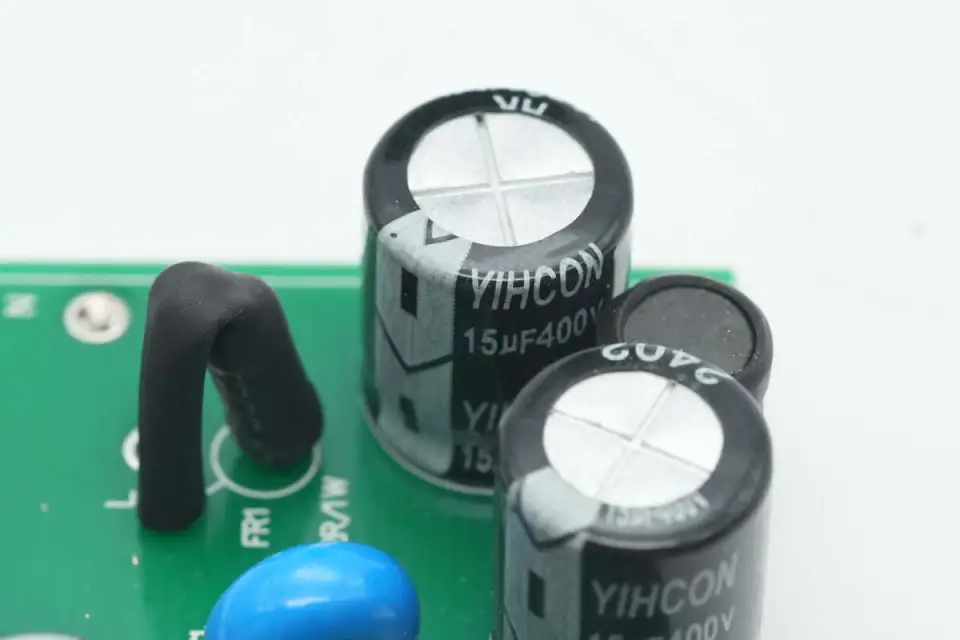

两颗高压滤波电容来自YIHCON亿泓电子，规格均为400V15μF。

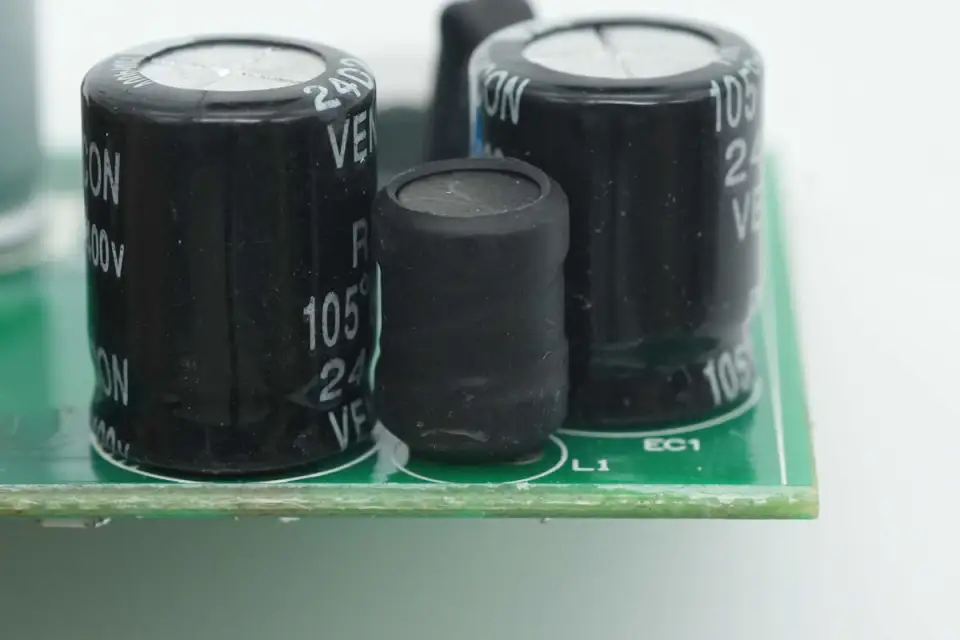

另一颗特写。
工字滤波电感外套热缩管绝缘保护。

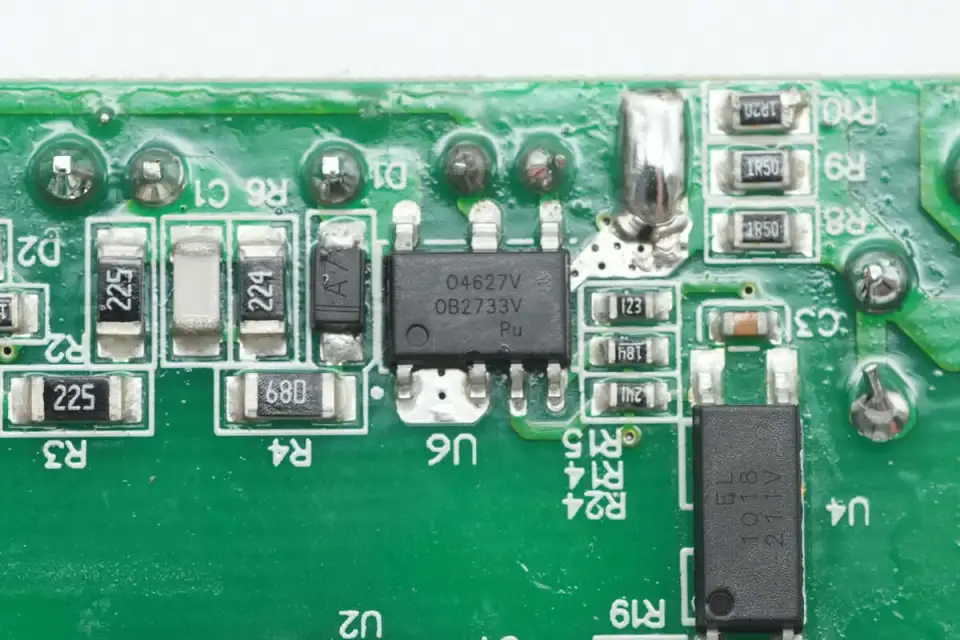

昂宝OB2733V是一颗高度集成的氮化镓合封芯片，芯片具备极低的待机功耗，支持宽范围电压输出，适合PD快充应用。芯片在满载时以QR模式运行，随着负载减轻进入PFM模式提高能效。当负载非常小时，芯片会进入扩展突发模式最小化待机功耗，实现全负载范围内的高转换效率。
芯片内部集成完整的保护功能，包括逐周期过流保护，过载保护，内部过热保护，输出短路保护，输出过电压和供电过电压保护。芯片还具备昂宝私有的频率扩展技术。芯片采用EASOP7封装，适用于高功率密度PD快充应用。

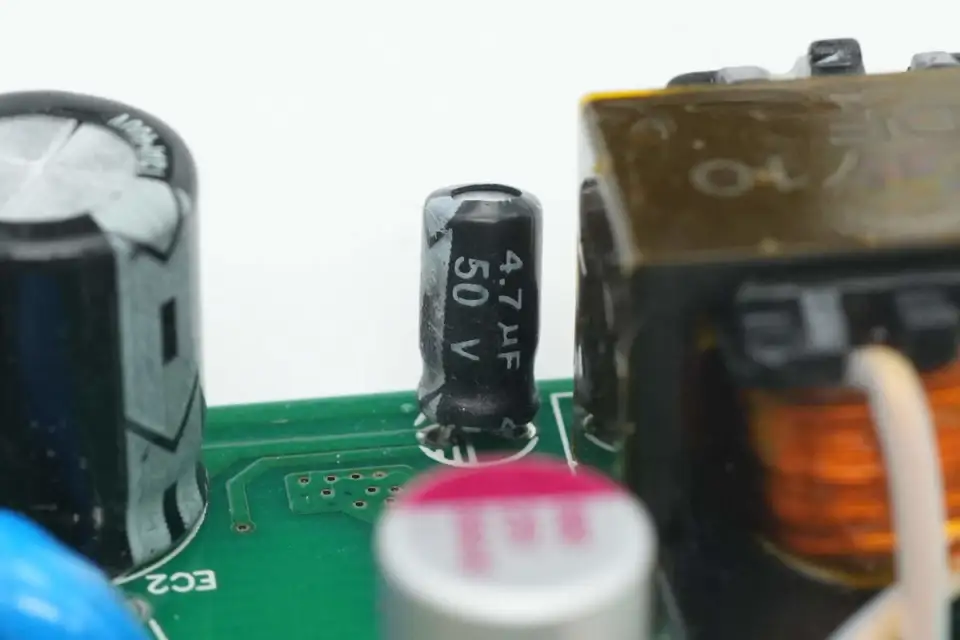

主控芯片供电电容规格为50V4.7μF。

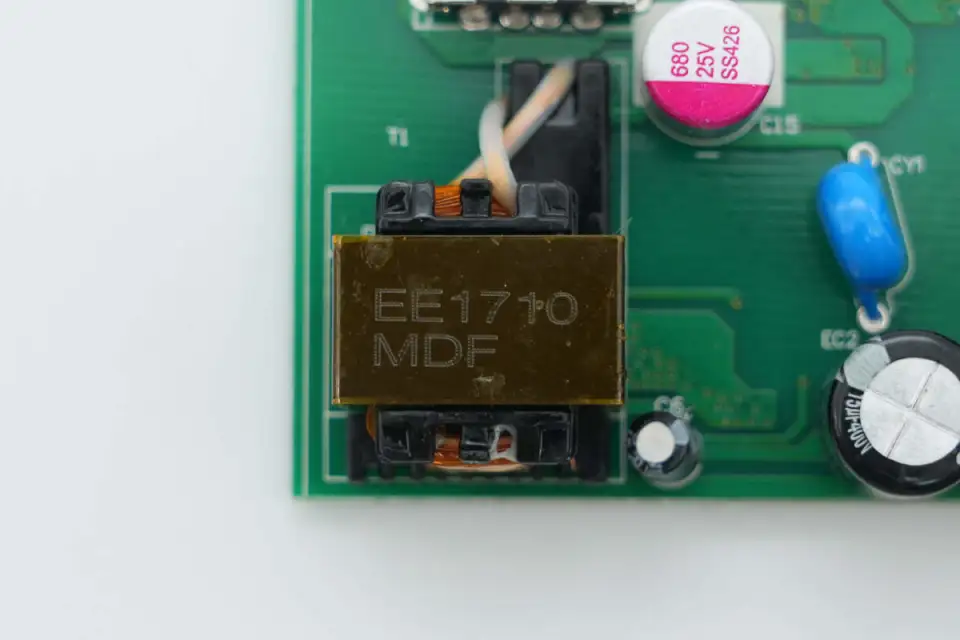

变压器特写。

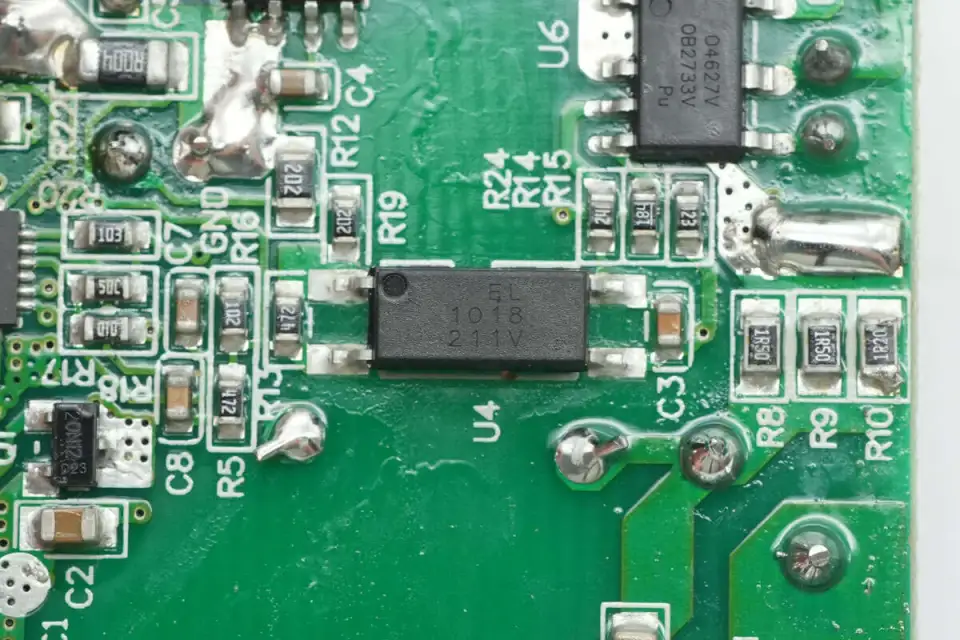

亿光EL 1018光耦用于输出电压反馈。

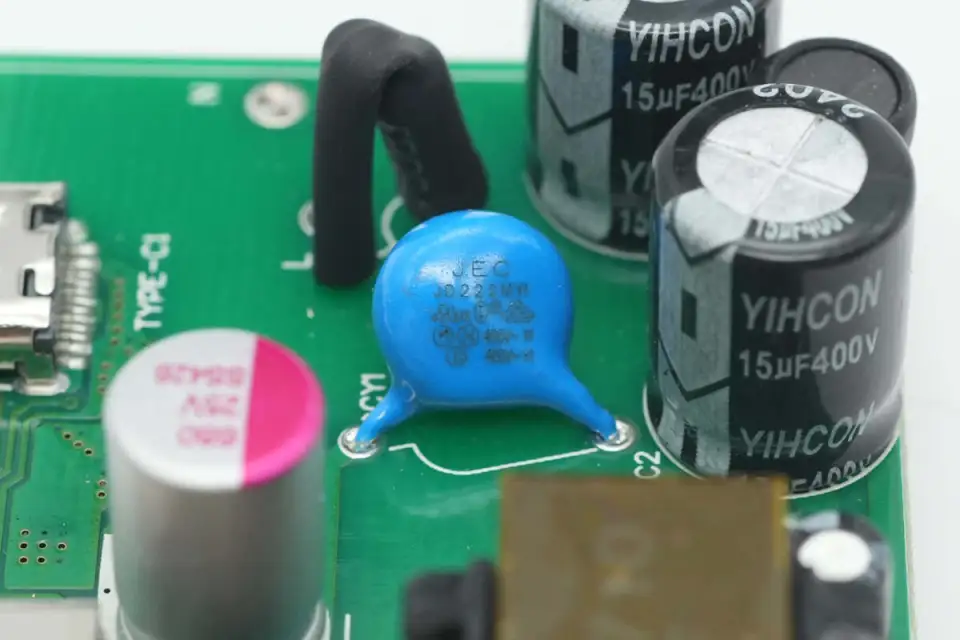

蓝色Y电容来自JEC智旭电子。

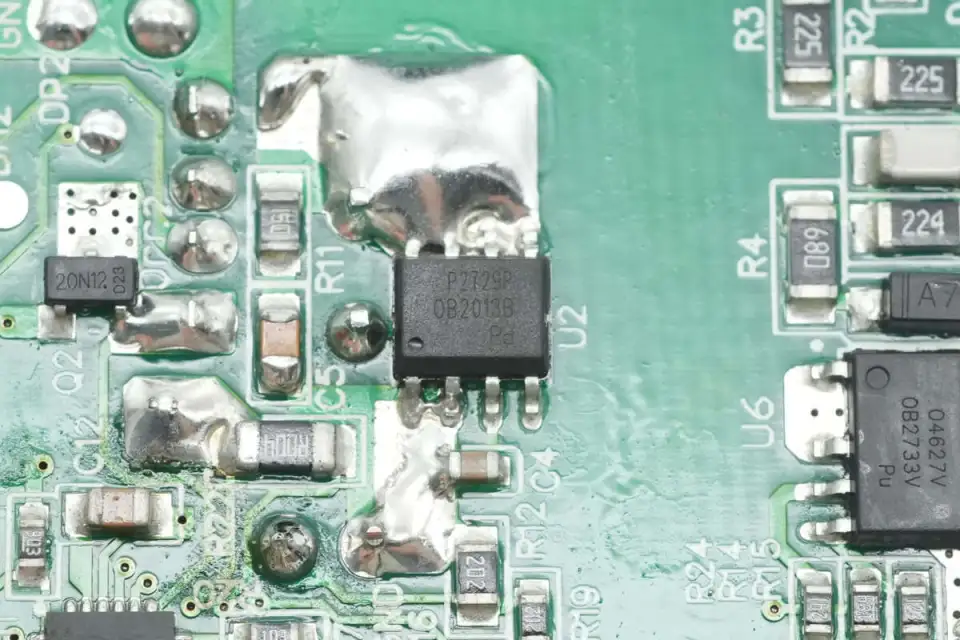

同步整流芯片来自昂宝，型号OB2013B，内部集成同步整流控制器和同步整流管，支持最高12V输出，采用SOP-8封装。

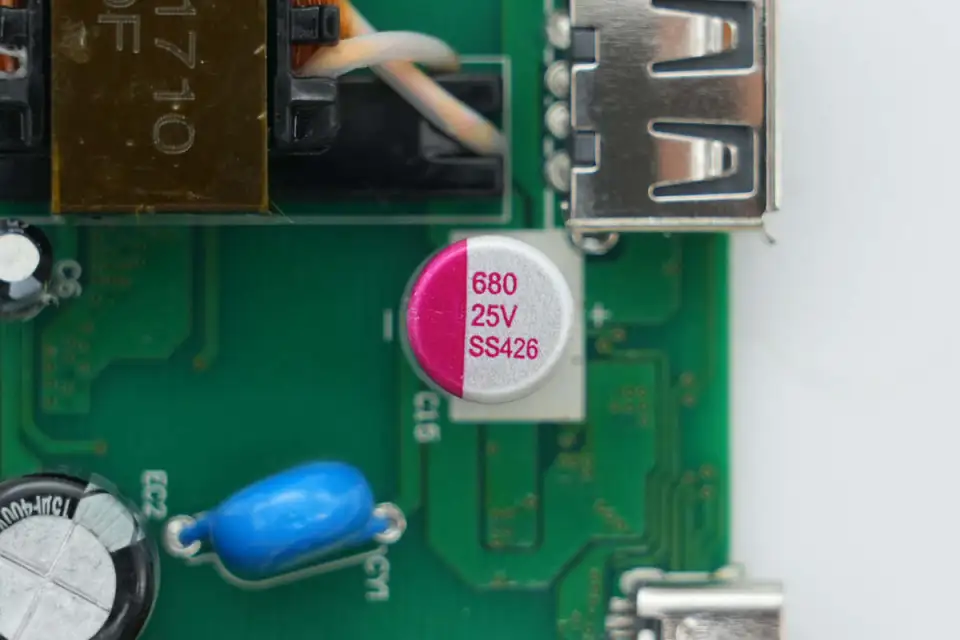

输出滤波固态电容规格为25V680μF。

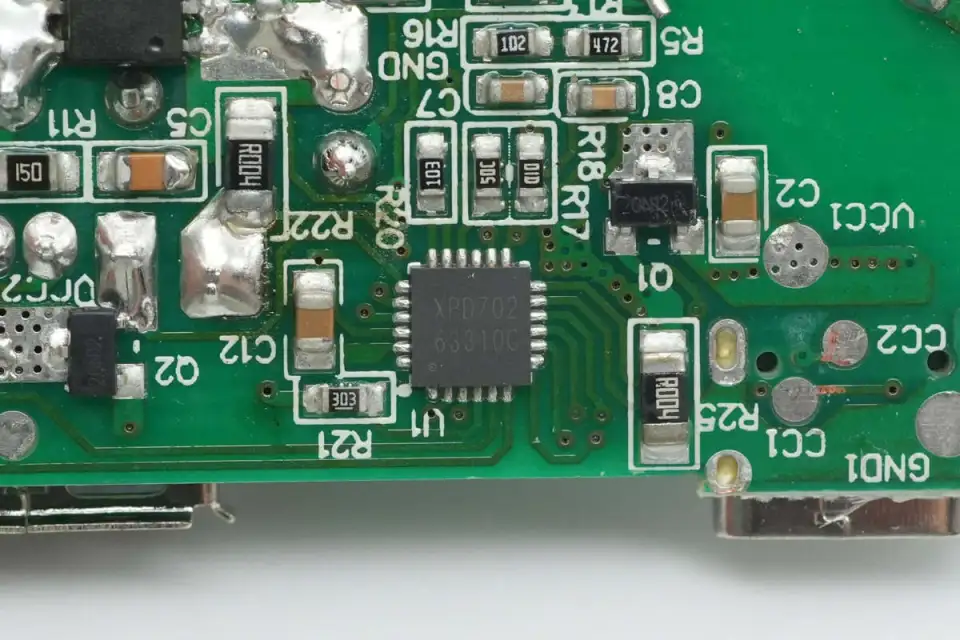

USB-C和USB-A口协议芯片采用富满微XPD702，采用QFN24封装。

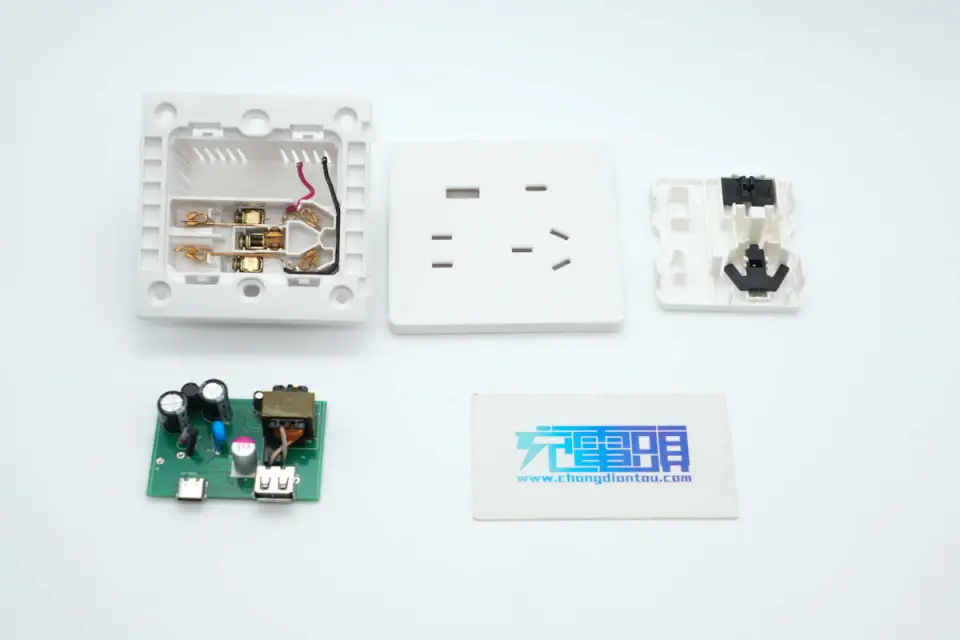

全部拆解一览，来张全家福。
充电头网拆解总结

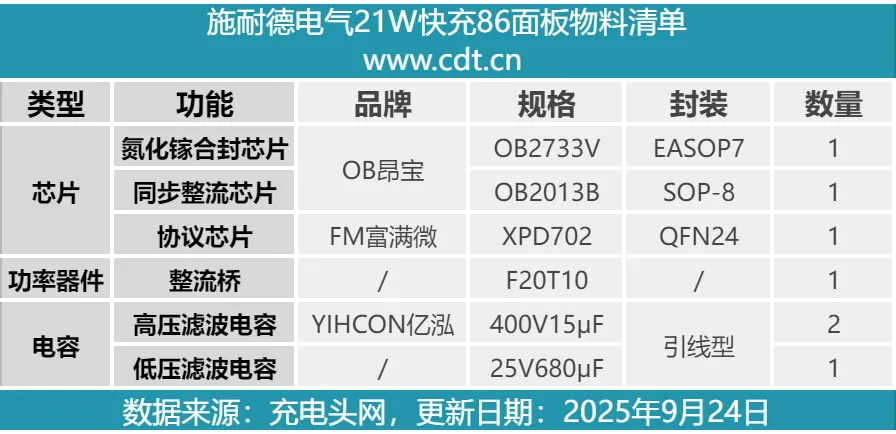

最后附上施耐德电气21W快充86面板的核心器件清单，方便大家查阅。
施耐德电气21W快充86面板为标准的86面板尺寸设计，奶油白壳体契合主流装修风格。产品配置双脚和三脚插孔，并且最大承载功率也为主流的2500W，可满足不同插头的电器使用需求。此外配置1A1C USB接口，分别支持18W和21W输出，可满足手机日常快充需求，并且接线即充无需充电器，使用方便。
充电头网通过拆解了解到，产品AC插孔内置安全门，可防止异物单孔插入保证用电安全，USB模块通过导线与一体铜带锡焊取得。模块开关电源使用了昂宝OB2733V+OB2013B高集成合封氮化镓方案，富满微XPD702协议芯片控制双口输出。采用电解电容和固态电容进行初次级滤波，整体做工用料可靠。
